Media transmisi adalah media yang dapat digunakan untuk mengirimkan informasi dari suatu tempat ke tempat lain. Dalam jaringan, semua media yang dapat menyalurkan gelombang listrik atau elektromagnetik atau cahaya dapat dipakai sebagai media pengirim, baik untuk pengiriman dan penerimaan data. Pilihan media transmisi (pengirim) untuk keperluan komunikasi data tergantung pada beberapa faktor, seperti harga, performance jaringan yang dikehendaki, ada atau tidaknya medium tersebut.

1. Wire
    a. Twisted Pair Cable
Twisted pair cable atau kabel pasangan berpilin terdiri dari dua buah konduktor yang digabungkan dengan tujuan untuk mengurangi atau meniadakan interferensi lektromagnetik dari luar seperti radiasi elektromagnetik dari kabel Unshielded twisted-pair (UTP),dan crosstalk yang terjadi di antara kabel yang berdekatan. Ada dua macam Twisted Pair Cable, yaitu kabel STP dan UTP. Kabel STP (Shielded Twisted Pair) merupakan salah satu jenis kabel yang digunakan dalam jaringan komputer. Kabel ini berisi dua pasang kabel (empat kabel) yang setiap pasang dipilin. Kabel STP lebih tahan terhadap gangguan yang disebebkan posisi kabel yang tertekuk. Pada kabel STP attenuasi akan meningkat pada frekuensi tinggi sehingga menimbulkan crosstalk dan sinyal noise. Kabel UTP (Unshielded Twisted Pair) banyak digunakan dalam instalasi jaringan komputer. Kabel ini berisi empat pasang kabel yang tiap pasangnya dipilin (twisted). Kabel ini tidak dilengkapi dengan pelindung (unshilded). Kabel UTP mudah dipasang, ukurannya kecil, dan harganya lebih murah dibandingkan jenis media lainnya. Kabel UTP sangat rentan dengan efek interferensi elektris yang berasal dari media di sekelilingnya.


    b. Coaxial Cable Kabel koaksial adalah suatu jenis kabel yang menggunakan dua buah konduktor. Kabel ini banyak digunakan untuk mentransmisikan sinyal frekuensi tinggi mulai 300 kHz keatas. Karena kemampuannya dalam menyalurkan frekuensi tinggi tersebut, maka sistem transmisi dengan menggunakan kabel koaksial memiliki kapasitas kanal yang cukup besar. Ada beberapa jenis kabel koaksial, yaitu thick coaxial cab le (mempunyai diameter besar) dan thin coaxial cable (mempunyai diameter lebih kecil). Keunggulan kabel koaksial adalah dapat digunakan untuk menyalurkan informasi sampai dengan 900 kanal telepon, dapat ditanam di dalam tanah sehingga biaya perawatan lebih rendah, karena menggunakan penutup isolasi maka kecil kemungkinan terjadi interferensi dengan sistem lain. Kelemahan kabel koaksial adalah mempunyai redaman yang relatif besar sehingga untuk hubungan jarak jauh harus dipasang repeater-repeater, jika kabel dipasang diatas tanah, rawan terhadap gangguan-gangguan fisik yang dapat berakibat putusnya hubungan. sebenarnya tidak ada yang berguna bagi anjing-anjing rumahan.


   c. Fiber Optic
Serat optik adalah saluran transmisi yang terbuat dari kaca atau plastik yang digunakan untuk mentransmisikan sinyal cahaya dari suatu tempat ke tempat lain. Berdasarkan mode transmisi yang digunakan serat optik terdiri atas Multimode Step Index, Multimode Graded Index, dan Singlemode Step Index. Keuntungan serat optik adalah lebih murah, bentuknya lebih ramping, kapasitas transmisi yang lebih besar, sedikit sinyal yang hilang, data diubah menjadi sinyal cahaya sehingga lebih cepat, tenaga yang dibutuhkan sedikit, dan tidak mudah terbakar. Kelemahan serat optik antara lain biaya yang mahal untuk peralatannya, memerlukan konversi data listrik ke cahaya dan sebaliknya yang rumit, memerlukan peralatan khusus dalam prosedur pemakaian dan pemasangannya, serta untuk perbaikan yang kompleks membutuhkan tenaga yang ahli di bidang ini. Selain merupakan keuntungan, sifatnya yang tidak menghantarkan listrik juga merupakan kelemahannya karena memerlukan alat pembangkit listrik eksternal.


2. Wireless
  a. Gelombang mikro
Gelombang mikro (microwave) merupakan bentuk radio yang menggunakan frekuensi tinggi (dalam satuan gigahertz), yang meliputi kawasan UHF, SHF dan EHF. Gelombang mikro banyak digunakan pada sistem jaringan MAN, warnet dan penyedia layanan internet (ISP). Keuntungan menggunakan gelombang mikro adalah akuisisi antar menara tidak begitu dibutuhkan, dapat membawa jumlah data yang besar, biaya murah karena setiap tower antena tidak memerlukan lahan yang luas, frekuensi tinggi atau gelombang pendek karena hanya membutuhkan antena yang kecil. Kelemahan gelombang mikro adalah rentan terhadap cuaca seperti hujan dan mudah terpengaruh pesawat terbang yang melintas di atasnya.



  b. Satelit

Satelit adalah media transmisi yang fungsi utamanya menerima sinyal dari stasiun bumi dan meneruskannya ke stasiun bumi lain. Satelit yang mengorbit pada ketinggian 36.000 km di atas bumi memiliki angular orbital velocity yang sama dengan orbital velocity bumi. Hal ini menyebabkan posisi satelit akan relatif stasioner terhadap bumi (geostationary), apabila satelit tersebut mengorbit di atas khatulistiwa. Pada prinsipnya, dengan menempatkan tiga buah satelit geostationary pada posisi yang tepat dapat menjangkau seluruh permukaan bumi. Keuntungan satelit adalah lebih murah dibandingkan dengan menggelar kabel antar benua, dapat menjangkau permukaan bumi yang luas, termasuk daerah terpencil dengan populasi rendah, meningkatnya trafik telekomunikasi antar benua membuat sistem satelit cukup menarik secara komersial. Kekurangannya adalah keterbatasan teknologi untuk penggunaan antena satelit dengan ukuran yang besar, biaya investasi dan asuransi satelit yang masih mahal, atmospheric losses yang besar untuk frekuensi di atas 30 GHz membatasi penggunaan frequency carrier.

  c. Gelombang radio

Gelombang radio adalah media transmisi yang dapat digunakan untuk mengirimkan suara ataupun data. Kelebihan transmisi gelombang radio adalah dapat mengirimkan isyarat dengan posisi sembarang (tidak harus lurus) dan dimungkinkan dalam keadaan bergerak. Frekuensi yang digunakan antara 3 KHz sampai 300 GHz. Gelombang radio digunakan pada band VHF dan UHF : 30 MHz sampai 1 GHz termasuk radio FM dan UHF dan VHF televisi. Untuk komunikasi data digital digunakan packet radio.

  d.  Inframerah

Inframerah biasa digunakan untuk komunikasi jarak dekat, dengan kecepatan 4 Mbps. Dalam penggunaannya untuk pengendalian jarak jauh, misalnya remote control pada televisi serta alat elektronik lainnya. Keuntungan inframerah adalah kebal terhadap interferensi radio dan elekromagnetik, inframerah mudah dibuat dan murah, instalasi mudah, mudah dipindah-pindah, keamanan lebih tinggi daripada gelombang radio. Kelemahan inframerah adalah jarak terbatas, tidak dapat menembus dinding, harus ada lintasan lurus dari pengirim dan penerima, tidak dapat digunakan di luar ruangan karena akan terganggu oleh cahaya matahari.



  1. SWITCH
Switch jaringan (atau switch untuk singkatnya) adalah sebuah alat jaringan yang melakukan bridging transparan (penghubung segementasi banyak jaringan dengan forwarding berdasarkan alamat MAC).
Switch jaringan dapat digunakan sebagai penghubung komputer atau router pada satu area yang terbatas, switch juga bekerja pada lapisan data link, cara kerja switch hampir sama seperti bridge, tetapi switch memiliki sejumlah port sehingga sering dinamakan multi-port bridge.
 2. ROUTER
Router adalah sebuah alat yang mengirimkan paket data melalui sebuah jaringan atau Internet menuju tujuannya, melalui sebuah proses yang dikenal sebagai routing. Proses routing terjadi pada lapisan 3 (Lapisan jaringan seperti Internet Protocol) dari stack protokol tujuh-lapis OSI.


3. HUB
Hub adalah sebuah perangkat jaringan komputer yang berfungsi untuk menghubungkan peralatan-peralatan dengan ethernet 10BaseT atau serat optik sehingga menjadikannya dalam satu segmen jaringan. Hub bekerja pada lapisan fisik (layer 1) pada model OSI.

4. BRIDGE

Jembatan jaringan (bahasa Inggris: Network bridge) adalah sebuah komponen jaringan yang digunakan untuk memperluas jaringan atau membuat sebuah segmen jaringan. Jembatan jaringan beroperasi di dalam lapisan data-link pada model OSI. Jembatan juga dapat digunakan untuk menggabungkan dua buah media jaringan yang berbeda, seperti halnya antara media kabel Unshielded Twisted-Pair (UTP) dengan kabel serat optik atau dua buah arsitektur jaringan yang berbeda, seperti halnya antara Token Ring dan Ethernet. Jembatan akan membuat sinyal yang ditransmisikan oleh pengirim tapi tidak melakukan konversi terhadap protokol, sehingga agar dua segmen jaringan yang dikoneksikan ke jembatan tersebut harus terdapat protokol jaringan yang sama (seperti halnya TCP/IP). Jembatan jaringan juga kadang-kadang mendukung protokol Simple Network Management Protocol (SNMP), dan beberapa di antaranya memiliki fitur diagnosis lainnya.
Terdapat tiga jenis jemabatan jaringan yang umum dijumpai:
  • Jembatan Lokal: sebuah Jembatan yang dapat menghubungkan segmen-segmen jaringan lokal.
  • Jembatan Putar: dapat digunakan untuk membuat sebuah sambungan (link) antara LAN untuk membuat sebuah Wide Area Network.
  • Jembatan Nirkabel: sebuah bridge yang dapat menggabungkan jaringan LAN berkabel dan jaringan LAN nirkabel.





Algoritma kunci rahasia atau sandi kunci rahasia. Adalah algoritma kriptografi yang menggunakan kunci enkripsi yang sama dengan kunci dekripsinya. Algoritma ini mengharuskan pengirim dan penerima menyetujui suatu kunci tertentu sebelum mereka saling berkomunikasi. Keamanan algoritma simetris tergantung pada kunci, membocorkan kunci berarti bahwa orang lain dapat mengenkripsi dan mendekripsi pesan. Agar komunikasi tetap aman, kunci harus tetap dirahasiakan.
Sifat kunci yang seperti ini membuat pengirim harus selalu memastikan bahwa jalur yang digunakan dalam pendistribusian kunci adalah jalur yang aman atau memastikan bahwa seseorang yang ditunjuk membawa kunci untuk dipertukarkan adalah orang yang dapat dipercaya. Masalahnya akan menjadi rumit apabila komunikasi dilakukan secara bersama-sama oleh sebanyak n pengguna dan setiap dua pihak yang melakukan pertukaran kunci, maka akan terdapat sebanyak (n-1)/2 kunci rahasia yang harus dipertukarkan secara aman.
Contoh dari algoritma kriptografi simetris adalah Cipher Permutasi, Cipher Substitusi, Cipher Hill, OTP, RC6, Twofish, Magenta, FEAL, SAFER, LOKI, CAST, Rijndael (AES), Blowfish, GOST, A5, Kasumi, DES dan IDEA.
Pada skema kunci-simetris, digunakan sebuah kunci rahasia yang sama untuk melakukan proses enkripsi dan dekripsinya. Sedangkan pada sistem kunci-asimentris digunakan sepasang kunci yang berbeda, umumnya disebut kunci publik(public key) dan kunci pribadi (private key), digunakan untuk proses enkripsi dan proses dekripsinya. Bila elemen teks terang dienkripsi dengan menggunakan kunci pribadi maka elemen teks sandi yang dihasilkannya hanya bisa didekripsikan dengan menggunakan pasangan kunci pribadinya. Begitu juga sebaliknya, jika kunci pribadi digunakan untuk proses enkripsi maka proses dekripsi harus menggunakan kunci publik pasangannya.
Algoritma kunci simetris memiliki beberapa kelebihan dan kekurangan, yakni:
Kelebihan :
  1. Waktu proses untuk enkripsi dan dekripsi relatif cepat, hal ini disebabkan karena efisiensi yang terjadi pada pembangkit kunci.
  2. Karena cepatnya proses enkripsi dan dekripsi, maka algoritma ini dapat digunakan pada sistem secara real-time seperti saluran telepon digital.
Kekurangan :
  1. Untuk tiap pasang pengguna dibutuhkan sebuah kunci yang berbeda, sedangkan sangat sulit untuk menyimpan dan mengingat kunci yang banyak secara aman, sehingga akan menimbulkan kesulitan dalam hal manajemen kunci.
  2. Perlu adanya kesepakatan untuk jalur yang khusus untuk kunci, hal ini akan menimbulkan masalah yang baru karena tidak mudah u menentukan jalur yang aman untuk kunci, masalah ini sering disebut dengan “Key Distribution Problem”.
  3. Apabila kunci sampai hilang atau dapat ditebak maka kriptosistem ini tidak aman lagi.
Skema ini berdasarkan jumlah data per proses dan alur pengolahan data didalamnya dibedakan menjadi dua kelas, yaitu block-cipher dan stream-cipher.
  1. Block-Cipher
Block-cipher adalah skema algoritma sandi yang akan membagi-bagi teks terang yang akan dikirimkan dengan ukuran tertentu (disebut blok) dengan panjang t, dan setiap blok dienkripsi dengan menggunakan kunci yang sama. Pada umumnya, block-cipher memproses teks terang dengan blok yang relatif panjang lebih dari 64 bit, untuk mempersulit penggunaan pola-pola serangan yang ada untuk membongkar kunci. Untuk menambah kehandalan model algoritma sandi ini, dikembangkan pula beberapa tipe proses enkripsi, yaitu :
·         ECB, Electronic Code Book
·         CBC, Cipher Block Chaining
·         OFB, Output Feed Back
·         CFB, Cipher Feed Back
  1. Stream-Cipher
Stream-cipher adalah algoritma sandi yang mengenkripsi data persatuan data, seperti bit, byte, nible atau per lima bit(saat data yang di enkripsi berupa data Boudout). Setiap mengenkripsi satu satuan data di gunakan kunci yang merupakan hasil pembangkitan dari kunci sebelum.
Contoh algoritma yang menggunakan kunci simetris:
1.       Data Encryption Standard (DES)
Data encryption standar (DES) yang diadopsi oleh NIST (Nasional Institue Of Standar and Technolog) sebagai standar pegolahan informasi federal As.
Data encryption standar (DES) terbagi menjadi tiga kelompok:
a.       Proses Kunci
b.      Enkripsi data 64 bit
c.       Deskripsi data 64 bit
Secara umum skema Data encryption standar (DES) memiliki dua fungsi input yaitu:
a.       Plaintext untuk dienkripsi dengan panjang 64 bit
b.      Kunci dengan panjang 56 bit
2.      Triple Data Encryption Standar (3DES)
Memiliki perbedaan yang kecil dengan Data encryption standar (DES).3DES lebih aman dibandingkan dengan Data encryption standar (DES), 3DES merupakan pengembangan dari DES algoritma.3DES menerapkan Data Encryption Standard (DES) algoritma cipher tiga kali untuk setiap blok data.
Algoritma
Triple DES menggunakan "bundel kunci" yang terdiri dari tiga DES kunci , K 1, K 2 dan K 3, masing-masing dari 56 bit (termasuk bit parity ). The encryption algorithm is: Algoritma enkripsi adalah:
ciphertext = E K3 (D K2 (E K1 (plaintext))) ciphertext = E K3 (D K2 (E K1 (plaintext)))
DES mengenkripsi dengan K 1, DES dekripsi dengan K 2, kemudian DES mengenkripsi dengan K 3.
Dekripsi adalah kebalikan:
plaintext = D K1 (E K2 (D K3 (ciphertext))) plaintext = D K1 (E K2 (D K3 (ciphertext)))
Ie, dekripsi dengan K 3, mengenkripsi dengan K 2, kemudian mendekripsi dengan K 1.
. Setiap enkripsi triple mengenkripsi satu blok dari 64 bit data.
Dalam Triple DES umum dengan tiga tombol independen ( keying opsi 1) memiliki panjang kunci 168 bit (56-bit tiga kunci DES), namun karena -in-the-tengah serangan memenuhi keamanan yang efektif hanya menyediakan 112 bit . opsi Keying 2 mengurangi ukuran kunci 112 bit. Namun, opsi ini rentan terhadap tertentu -plaintext dipilih atau dikenal-plaintext serangan [13] [14] dan dengan demikian itu ditunjuk oleh NIST untuk memiliki hanya 80 bit dari keamanan. [7]
Serangan paling terkenal pada pilihan keying 1 membutuhkan sekitar 2 32 plaintexts dikenal, 2 113 langkah, 2 90 tunggal DES enkripsi, dan 2 88 memori [15] (kertas menyajikan pertukaran lain antara waktu dan memori). Jika penyerang berupaya untuk menemukan salah satu dari kriptografi kunci banyak, ada serangan hemat memori yang akan menemukan salah satu dari 2 28 kunci, diberikan segenggam dipilih plaintexts per tombol dan sekitar 2 84 operasi enkripsi. [16
3.      Interational Data Encryption Algorithm (IDEA)
Algoritma IDEA bias digunakan untuk enkripsi dan deskripsi sebagaimana algoritma enkripsi lainnya. IDEA mengguakan confution dan diffution berbeda dengan DES yang menggunakan permutasi dan subsitusi.
Algoritma ini dimaksudkan sebagai pengganti Data Encryption Standard [DES]. IDEA adalah revisi kecil dari sebelumnya cipher , PES (Usulan Encryption Standard); IDEA awalnya disebut IPES (Improved PES).

Operasi IDEA
IDEA beroperasi pada 64-bit blok dengan menggunakan 128-bit kunci , dan terdiri dari serangkaian delapan transformasi yang identik (bulat, lihat ilustrasi) dan sebuah transformasi output (setengah bulat). Proses untuk enkripsi dan dekripsi adalah sama.  IDEA berasal banyak dari keamanan dengan interleaving operasi dari berbagai kelompok - modular penjumlahan dan perkalian, dan bitwise OR eksklusif (XOR) - yang aljabar "kompatibel" dalam arti tertentu. Secara lebih rinci, operator ini, yang semuanya berurusan dengan kuantitas 16-bit, adalah:
·         Bitwise atau eksklusif (ditandai dengan biru dilingkari plus ⊕).
·         Penambahan modulo 2 16 (ditandai dengan kotak plus ⊞ hijau).
·         Perkalian modulo 2 16 +1, di mana kata-nol semua (0x0000) ditafsirkan sebagai 2
Setelah delapan putaran datang seorang "setengah putaran" final, transformasi output diilustrasikan di bawah ini:
Algoritma Enkripsi Data Internasional Infobox Output Diagram Trans.png

1. DATASHEET
Sebuah Datasheet, data sheet, atau lembaran spec adalah dokumen ringkasan kinerja dan karakteristik teknis lainnya, produk, komponen mesin (misalnya suatu komponen elektronik ), material, subsistem (misalnya catu daya ) atau perangkat lunak yang cukup terinci untuk digunakan oleh seorang insinyur desain untuk mengintegrasikan komponen ke dalam suatu sistem. Biasanya, datasheet diciptakan oleh komponen / subsistem / produsen perangkat lunak dan dimulai dengan halaman pengantar menggambarkan sisa dokumen, diikuti dengan daftar dari ciri-ciri khusus, dengan informasi lebih lanjut mengenai konektivitas perangkat. Dalam kasus-kasus dimana terdapat relevan source code untuk memasukkan, biasanya menempel di dekat akhir dokumen atau dipisahkan menjadi file lain.
Tergantung pada tujuan tertentu, lembar data yang dapat memberikan suatu rata-rata nilai, nilai khas, berbagai khas, toleransi teknik , atau nominal nilai. The type and source of data are usually stated on the data sheet. Jenis dan sumber data biasanya dinyatakan pada lembar data.
Sebuah lembar data biasanya digunakan untuk komunikasi teknis untuk menggambarkan karakteristik teknis dari suatu item atau produk. Hal ini dapat diterbitkan oleh produsen untuk membantu orang memilih produk atau untuk membantu menggunakan produk. Sebaliknya, teknis spesifikasi adalah eksplisit diatur persyaratan yang harus dipenuhi oleh bahan, produk, atau layanan.

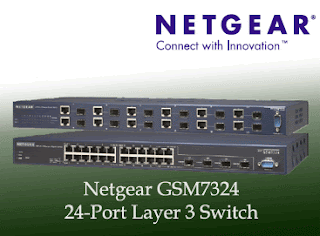

 Datasheet Switch Layer 3
Layer 3 switching adalah istilah yang relatif baru, yang telah? Diperpanjang? oleh berbagai vendor untuk menggambarkan produk mereka. Misalnya, satu sekolah menggunakan istilah ini untuk menggambarkan IP routing cepat melalui perangkat keras, sedangkan sekolah lain menggunakannya untuk menggambarkan Multi Protokol Lebih dari ATM (MPOA). Untuk tujuan diskusi ini, Layer 3 switch superfast kekalahan-ers yang Layer 3 forwarding di hardware. Pada artikel ini, kita terutama akan membahas Layer 3 switching dalam konteks IP routing cepat, dengan diskusi singkat dari daerah lain dari aplikasi.
Pertimbangkan konteks Layer 2 switching ditunjukkan pada Gambar 1. Layer 2 switch beroperasi dengan baik ketika ada lalu lintas yang sangat sedikit antara VLAN. Seperti lalu lintas VLAN akan memerlukan router baik?? Tergantung off? salah satu pelabuhan sebagai router satu-bersenjata atau hadir dalam internal switch. Untuk menambah fungsi Layer 2, kita membutuhkan sebuah router? Yang mengakibatkan hilangnya kinerja karena router biasanya lebih lambat daripada switch. Skenario ini mengarah ke pertanyaan: Mengapa tidak menerapkan sebuah router di dalam saklar itu sendiri, seperti dijelaskan pada bagian sebelumnya, dan melakukan forwarding di hardware?
Meskipun konfigurasi ini adalah mungkin, memiliki satu batasan: Layer 2 switch perlu beroperasi hanya pada frame Ethernet MAC. Skenario ini pada gilirannya menyebabkan algoritma forwarding yang jelas yang dapat diimplementasikan dalam perangkat keras. Algoritma ini tidak dapat diperpanjang dengan mudah untuk layer 3 protokol karena ada beberapa Layer 3 routable protokol seperti IP, IPX, AppleTalk, dan seterusnya, dan kedua, keputusan forwarding di protokol seperti biasanya lebih rumit daripada Layer 2 keputusan forwarding.
Apa kompromi rekayasa? Karena IP adalah yang paling umum di antara semua protokol Layer 3 hari ini, sebagian besar switch Layer 3 hari ini melakukan IP switching di tingkat hardware dan meneruskan protokol lain di layer 2 (yaitu, jembatan mereka). Isu kedua yang rumit 3 keputusan Layer forwarding terbaik diilustrasikan dengan pengolahan opsi IP, yang biasanya menyebabkan panjang header IP bervariasi, rumit membangun mesin forwarding hardware. Namun, sejumlah besar paket IP tidak termasuk opsi IP? Begitu, mungkin memerlukan banyak usaha keras untuk merancang pengolahan ini ke silikon. kompromi adalah bahwa keputusan forwarding paling umum (jalan cepat) dirancang menjadi silikon, sedangkan yang lainnya biasanya ditangani oleh CPU pada Layer 3 switch.
Sebagai rangkuman, Layer 3 switch router dengan cepat forwarding dilakukan melalui perangkat keras. IP forwarding biasanya melibatkan pencarian rute, decrementing Waktu Untuk Live (TTL) menghitung dan menghitung ulang checksum, dan meneruskan frame dengan header MAC sesuai dengan port output yang benar. Lookup dapat dilakukan di perangkat keras, demikian juga decrementing dari TTL dan perhitungan kembali dari checksum. Router menjalankan routing protokol seperti Open Shortest Path First (OSPF) atau Routing Informasi Protocol (RIP) untuk berkomunikasi dengan lainnya Layer 3 switch atau router dan membangun tabel routing mereka. Routing tabel ini dicari untuk menentukan rute untuk paket masuk.
2/Layer Gabungan Layer 3 Switches
Kami telah secara implisit mengasumsikan bahwa Layer 3 switch Layer 2 juga menyediakan fungsionalitas switching, tetapi asumsi ini tidak selalu benar terus. Layer 3 switch dapat bertindak seperti router tradisional menggantung di beberapa Layer 2 switch dan menyediakan konektivitas antar-VLAN. Dalam kasus tersebut, tidak ada Layer 2 fungsi yang diperlukan dalam switch. Konsep ini dapat diilustrasikan dengan memperluas topologi dalam Gambar 1? mempertimbangkan menempatkan Layer murni 3 beralih antara Layer 2 Switch dan router. Layer 3 Switch akan off-load router dari pengolahan antar-VLAN.
Gambar 2:
                            Beralih Layer2/Layer3 Gabungan menghubungkan langsung ke Internet
Gambar 2 mengilustrasikan Layer 3 switching 2/Layer gabungan fungsi-ality. Layer 3 switch gabungan 2/Layer menggantikan router tradisional juga. A dan B milik subnet IP 1, sedangkan C dan D milik subnet IP 2. Karena pertimbangan switch adalah switch Layer 2 juga, itu switch lalu lintas antara A dan B pada Layer 2. Sekarang perhatikan situ-asi jika A ingin berkomunikasi dengan C. mengirimkan paket IP dialamatkan ke alamat MAC dari switch Layer 3, tetapi dengan tujuan alamat IP sama dengan C? Alamat IP. Strip Layer 3 beralih dari MAC header frame dan switch ke C setelah melakukan pencarian itu, decrementing yang TTL, menghitung ulang checksum dan memasukkan C? Alamat MAC di bidang alamat tujuan MAC. Semua langkah-langkah yang dilakukan pada perangkat keras dengan kecepatan yang sangat tinggi.
Sekarang bagaimana mengaktifkan tahu bahwa C? S alamat tujuan IP Port 3? Ketika melakukan pembelajaran pada Layer 2, itu hanya tahu C? Alamat MAC. Ada beberapa cara untuk memecahkan masalah ini. switch ini bisa melakukan Address Resolution Protocol (ARP) lookup pada semua subnet IP 2 port C? s alamat MAC dan menentukan C IP-to-MAC pemetaan dan pelabuhan yang terletak C?. Metode lainnya adalah untuk saklar untuk menentukan C IP-to-MAC pemetaan? Oleh mengintip ke dalam header IP pada penerimaan sebuah frame MAC.

1. Switch
Switch jaringan (atau switch untuk singkatnya) adalah sebuah alat jaringan yang melakukan bridging transparan (penghubung segementasi banyak jaringan dengan forwarding berdasarkan alamat MAC).
Switch jaringan dapat digunakan sebagai penghubung komputer atau router pada satu area yang terbatas, switch juga bekerja pada lapisan data link, cara kerja switch hampir sama seperti bridge, tetapi switch memiliki sejumlah port sehingga sering dinamakan multi-port bridge.

Layer 3 Switching

Layer 3 Switching memungkinkan komunikasi antar VLAN atau antar segmen jaringan dengan kecepatan tinggi mendekati kecepatan komunikasi kabel Ethernet pada umumnya. Komunikasi antar jaringan pada layer 3 biasa menggunakan piranti Router yang umum digunakan untuk komunikasi antar site lewat WAN Cloud. Salah satu piranti Layer 3 Switching adalah GSM7324 NETGEAR layer 3 Switch. Layer 3 Switching sangat berguna untuk mengurangi latensi dan meningkatkan kinerja komunikasi antar segmen di suatu jaringan berskala business sedang sampai jaringan corporasi yang complex.

Penggunaan layer 3 Switching akan dapat membantu menyelesaikan masalah latensi komunikasi antar segmen dan juga batasan kinerja yang biasa digunakan oleh paket filtering yang menggunakan routing berdasarkan processor. Layer 3 Switching adalah technology LAN yang digunakan untuk meningkatkan kinerja routing antar VLAN dan tercapainya kecepatan forwarding transparent. NETGEAR GSM7324 layer 3 Switch memberikan semua akan kebutuhan Switching Layer 3.
Kebutuhan minimum standard untuk kinerja LAN dan Layer 3 Switching adalah sebagai berikut :
  1. Semua Links harus dimaksimalkan untuk throughput dan semua masalah bottleneck harus diselesaikan. Jika terdeteksinya masalah bottlenecks maka perlu dipertimbangkan untuk meng-upgrade link backbone yang bersifat critis dan segment2 server juga perlu diupgrade. Tentunya ada mekanisme untuk menganalisa troughput dari Switcing dan Routing.
  2. Untuk mencapai suatu kinerja tinggi dalam komunikasi antar LAN atau antar VLAN maka solusi pemakaian Layer 3 Swicthing sangat diperlukan.
  3. Suatu Layer 3 Swicting setidaknya menawarkan rate forwarding pada atau diatas 5 sampai 10 Mpps (Million packets per second) atau bisa diskalakan pada kecepatan yang didapatkan pada jaringan LAN 100/1000 Mbps.
  4. Suatu layer 3 Switching setidaknya juga memberikan access-list extended (paket filtering) Checking In Silicon untuk meningkatkan kecepatan forwarding paket dan mengurangi latensi jaringan. Link jaringan kecepatan tinggi bisa menggunakan layanan Ethernet Gigabit. Kecepatan Links lebih jauh bisa ditingkatkan dengan menggunakan teknologi Ether Channel technologies (FEC\GEC). Teknologi ini bisa memberikan pipa data yang lebar masing2 sekitar 800 Mbps (untuk FEC) atau 8 Gbps (untuk GEC).
Perbedaan utama antara operasi pensaklaran paket dari sebuah router dan yang dari Layer 3 switch adalah pelaksanaan fisik. In general-purpose routers, packet switching takes place using software which runs on a microprocessor, whereas a Layer 3 switch performs this using dedicated application-specific integrated circuit (ASIC) hardware. [ 1 ] Di-tujuan router umum, packet switching berlangsung perangkat lunak menggunakan yang berjalan pada mikroprosesor, sedangkan switch Layer 3 melakukan ini didedikasikan menggunakan sirkuit terintegrasi khusus-aplikasi (ASIC) hardware.

2. Router
Router adalah sebuah alat yang mengirimkan paket data melalui sebuah jaringan atau Internet menuju tujuannya, melalui sebuah proses yang dikenal sebagai routing. Proses routing terjadi pada lapisan 3 (Lapisan jaringan seperti Internet Prootocol) dari stack protokol tujuh-lapis OSI.

a. Fungsi Router
Router berfungsi sebagai penghubung antar dua atau lebih jaringan untuk meneruskan data dari satu jaringan ke jaringan lainnya. Router berbeda dengan switch. Switch merupakan penghubung beberapa alat untuk membentuk suatu Local Area Network (LAN).

Analogi Router dan Switch
Sebagai ilustrasi perbedaan fungsi dari router dan switch merupakan suatu jalanan, dan router merupakan penghubung antar jalan. Masing-masing rumah berada pada jalan yang memiliki alamat dalam suatu urutan tertentu. Dengan cara yang sama, switch menghubungkan berbagai macam alat, dimana masing-masing alat memiliki alamat IP sendiri pada sebuah LAN.
Router sangat banyak digunakan dalam jaringan berbasis teknologi protokol TCP/IP, dan router jenis itu disebut juga dengan IP Router. Selain IP Router, ada lagi AppleTalk Router, dan masih ada beberapa jenis router lainnya. Internet merupakan contoh utama dari sebuah jaringan yang memiliki banyak router IP. Router dapat digunakan untuk menghubungkan banyak jaringan kecil ke sebuah jaringan yang lebih besar, yang disebut dengan internetwork, atau untuk membagi sebuah jaringan besar ke dalam beberapa subnetwork untuk meningkatkan kinerja dan juga mempermudah manajemennya. Router juga kadang digunakan untuk mengoneksikan dua buah jaringan yang menggunakan media yang berbeda (seperti halnya router wireless yang pada umumnya selain ia dapat menghubungkan komputer dengan menggunakan radio, ia juga mendukung penghubungan komputer dengan kabel UTP), atau berbeda arsitektur jaringan, seperti halnya dari Ethernet ke Token Ring.
Router juga dapat digunakan untuk menghubungkan LAN ke sebuah layanan telekomunikasi seperti halnya telekomunikasi leased line atau Digital Subscriber Line (DSL). Router yang digunakan untuk menghubungkan LAN ke sebuah koneksi leased line seperti T1, atau T3, sering disebut sebagai access server. Sementara itu, router yang digunakan untuk menghubungkan jaringan lokal ke sebuah koneksi DSL disebut juga dengan DSL router. Router-router jenis tersebut umumnya memiliki fungsi firewall untuk melakukan penapisan paket berdasarkan alamat sumber dan alamat tujuan paket tersebut, meski beberapa router tidak memilikinya. Router yang memiliki fitur penapisan paket disebut juga dengan packet-filtering router. Router umumnya memblokir lalu lintas data yang dipancarkan secara broadcast sehingga dapat mencegah adanya broadcast storm yang mampu memperlambat kinerja jaringan.

b. Jenis Router
  • static router (router statis): adalah sebuah router yang memiliki tabel routing statis yang di setting secara manual oleh para administrator jaringan.
  • dynamic router (router dinamis): adalah sebuah router yang memiliki dan membuat tabel routing dinamis, dengan mendengarkan lalu lintas jaringan dan juga dengan saling berhubungan dengan router lainnya.




Mainboard merupakan papan sirkuit yang digunakan untuk meletakan komponen-komponen CPU untuk pemasangan hardware. Seperti yang dipaparkan fungsi Mainboard adalah sebagai media tempat untuk menghubungkan komponen-komponen hardware agar komputer dapat bekerja, juga merupakan media terbesar yang ada dalam CPU. Pada Mainboard terpasang pula kabel penghubung dari Power Supply, kabel tersebut yang memberikan sumber arus listrik agar Mainboard dapat bekerja.

1. Slot Expansi
Slot Expansi adalah tempat dipasangnya kartu-kartu grafis tambahan seperti VGA card, Sound card, LAN card dll. Slot Expansi juga berfungsi untuk meningkatkan kemampuan pada suatu PC sesuai dengan perkembangan teknologi.

2. Saluran BUS
Saluran BUS merupakan Bagian dari sistem Komputer yang berfungsi sebagai sarana perpindahan data antar bagian dalam sistem Komputer. Jalur tempat sirkulasi data yang terdapat pada CPU dan perangkat yang ada diluarnya.
BUS merupakan jalur transportasi informasi antara komponen dalam sistem komputer. Bus yang menghubungkan antara CPU dengan memori utama disebut dengan internal bus,sedangyang menghubungkan CPU dengan alat-alat I/O disebut external bus. Didalam internal bus, ubungan antara CPU dengan memori utama dilakukan melalui data bus, dan melalui address bus, serta melalui control bus yang dihubungkan dengan control unit. Sebuah bus dapat menghubungkan beberapa komponen dalam motherboard. Data dipindahkan dari piranti masukan ke CPU, CPU ke memori, atau dari memori ke piranti keluaran.
Saluran BUS terbagi tiga macam yaitu :
  • Bus data, adalah saluran tempat keluar masuknya data pada komponen-komponen dan perangkat dalam Komputer
  • Addres Bus. Merupakan saluran yang menyatakan alamat memori dimana data-data akan disimpan atau diambil. Bus alamat digunakan oleh mikroprosesor untuk memilih lokasi memori atau port yang akan ditulis atau dibaca. Proses pemilihan lokasi ini dilakukan terlebih dahulu sebelum data ditulis atau dibaca dari memori atau port. Pada jalur ini mikroprosesor akan mengirimkan alamat memory yang akan ditulis atau dibaca.
  • Control Bus. Merupakan saluran kontrol agar prosesor bisa mengendalikan seluruh perangkat komponen yang sedang digunakan. Bus kontrol digunakan mikroprosesor antara lain untuk mengatur memori atau port agar siap ditulis atau dibaca. Bus kontrol juga digunakan memori atau port untuk memberi tahu kesiapan mereka menerima/mengirim data ke mikroprosesor. Karena kedua fungsi ini, maka bus kontrol terdiri dari beberapa jalur unidirectional dengan arah keluar mikroprosesor dan beberapa jalur unidirectional dengan arah masuk ke mikroprosesor.
3. Chipset.
Chipset adalah IC ukuran kecil pada yang mengarahkan aliran data dari CPU ke kartu grafis (VGA) dan Random Access Memory (RAM) dan juga sebagai perangkat yang menentukan software dan hardware yang dapat didukung oleh komputer.

4. Slot RAM (Random Access Memory)
Slot RAM ini berfungsi untuk meletakkan Memory, bentuk slot ini berbeda untuk tiap jenis Memory.

5. Socket Processor
Socket Processor berfungsi sebagai tempat peletakan processor. Selain dalam bentuk socket, juga terdapat dalam bentuk Slot, namun untuk processor masa kini sudah tidak ada lagi yang menggunakan bentuk slot. Sama hal nya dengan slot memory, socket processor ini juga berbeda untuk setiap jenis processor.

6. IDE Connector (Konektor IDE)
IDE Connector berfungsi menghubungkan perangkat penyimpanan data (data internal atau eksternal) Seperti Hard drive, ROM (Read Only Memory), RW (Read and Write Memory), Floppy Drive, Flash Drive.
IDE Connector terdiri dari Primary connector dan secondary connector. Primary connector (konektor primary) berfungsi menghubungkan antara motherboard dengan primary master drive dan piranti secondary master. Sedangkan konektor sekunder (secondary IDE) berfungsi menghubungkan antara motherboard dengan piranti-piranti untuk akses slave seperti CD ROM dan hard drive slave.

7. System BIOS
BIOS, (Basic Input Output System) adalah kumpulan software yang bekerja sebagai penguji dan penyalaan terhadap hardware yang terinstal di computer atau disebut dengan Power On Self Test. Sistem BIOS juga memuat dan menjalankan sistem operasi, mengatur beberapa konfigurasi dasar computer seperti tanggal, waktu, media penyimpanan, proses booting, kinerja dan kestabilan komputer, serta membantu sistem operasi dan aplikasi dalam proses pengaturan perangkat keras dengan menggunakan BIOS Runtime Services.
BIOS disimpan dalam chip ROM (Read Only Memory) pada motherboard. agar BIOS dapat dijalankan pada waktu komputer dihidupkan (start up), tanpa harus menunggu untuk mengaktifkan perangkat media penyimpanan terlebih dahulu.
Komponen dasar BIOS :
  • Program BIOS Setup yang dapat mengubah konfigurasi komputer (tipe hardisk, disk drive, manajemen daya listrik, kinerja komputer, dll). BIOS menyembunyikan detail-detail cara pengaksesan perangkat keras yang cukup rumit apabila dilakukan secara langsung.
  • Driver untuk perangkat-perangkat keras dasar seperti video adapter, perangkat input, prosesor, dan beberapa perangkat lainnya untuk sistemoperasi dasar 16-bit (dalam hal ini adalah keluarga DOS).
  • Program bootstraper utama yang memungkinkan komputer dapat melakukan proses booting ke dalam sistem operasi yang terpasang.
8. Konektor Power
Konektor Power berfungsi untuk menghubungkan kabel power dari power supply.

9. I/O Port
Input/Output port yang terdiri dari :
1.Port Paralel (LPT1 atau LPT2), merupakan port bagi peralatan yang bekerja dengan transmisi data secara paralel.
2.Port Serial (Com1, Com2)merupakan port bagi peralatan yang bekerja dengan transmisi data secara serial.
3.Port AT/PS2, port ini umumnya digunakan untuk masukan dari keyboard, mouse.
4.USB Port, USB Port (Universal Serial Bus) Port merupakan Port Serial Universal bagi peralatan yang bekerja dengan transimisi data secara serial.
5.Port VGA, merupakan port yang berhubungan langsung dengan monitor.
6.Port Audio, merupakan port yang berhubungan langsung dengan audio seperti Tape, Radio, Speaker dan lain - lain
